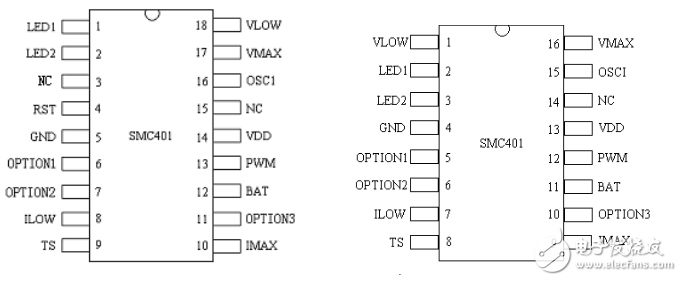

管腳排列

　　SMC401SOP16腳封裝引腳功能說明表

　　功能簡述

　　SMC401的充電分為三個階段：預充、恒流充電及恒壓充電。

　　（1）預充階段

　　在安裝好電池并加上電源后，SMC401首先檢查電池溫度是否在設定范圍，若不正常則進入溫度故障模式，否則檢測電池電壓VBAT，當電池電壓VBAT低于低壓門限VLOW時，SMC401以恒流10％的電流對電池預充電。

　　（2）恒流充電階段

　　在完成對電池預充或電池電壓VBAT高于VLOW并低于VMAX時，SMC401進入恒流充電狀態，此時通過外部的感測電阻上的壓降監控充電電流。

　　（3）恒壓充電階段

　　當電池電壓VBAT達到VMAX時進入恒壓充電狀態。在整個工作溫度和工作電壓范圍內，恒壓精度高于±1%。當充電電流達到終止門限ILOW時停止充電，當電池電壓低于重新充電門限電壓VMAX時自動開始重新恒壓充電。
