高性能的線性鋰電池充電管理芯片CN3052A/CN3052B/CN3056，這些器件內部集成有功率管，不需要外部的電流檢測電阻和阻流二極管，只需要極少的外圍元器件，并且符合USB總線技術規范，可以通過USB端口為鋰電池充電，因此非常適用于各種充電器及MP4播放器、藍牙耳機、數碼相機等便攜式產品。

　　管腳排列

　　CN3052A/CN3052B/CN3056的主要功能介紹

　　電源低電壓檢測（UVLO）CN3052A/CN3052B/CN3056內部有電源電壓檢測電路，當電源電壓低于電源電壓過低閾值（典型值4.03V）時，芯片處于關斷狀態，充電也被禁止。

　　睡眠模式CN3052A/CN3052B/CN3056內部有睡眠狀態比較器，當輸入電壓VIN小于電池端電壓＋40mV時，充電器處于睡眠模式；只有當輸入電壓VIN上升到電池端電壓90mV以上時，充電器才能離開睡眠模式，進入正常工作狀態。

　　預充電狀態在充電周期的開始，如果電池電壓低于3V，充電器處于預充電狀態，充電器以恒流充電模式充電電流的10%對電池進行充電。

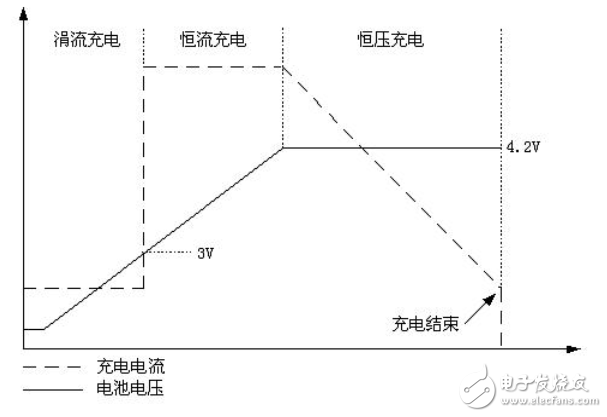

　　充電過程示意圖。當輸入電壓大于電源低電壓檢測閾值和芯片使能輸入端接高電平時，CN3052A/CN3052B/CN3056開始對電池充電，CHRG管腳輸出低電平，表示充電正在進行。

　　如果電池電壓低于3V，充電器用小電流對電池進行預充電。當電池電壓超過3V時，充電器采用恒流模式對電池充電，充電電流由ISET管腳和GND之間的電阻RISET《確定。當電池電壓接近電池端調制電壓4.2V時，充電電流逐漸減小，CN3052A/CN3052B/CN3056進入恒壓充電模式。當充電電流減小到充電結束閾值時，CHRG端輸出高阻態，表示充電周期結束，充電結束閾值是恒流充電電流的10%。
