漿料構成

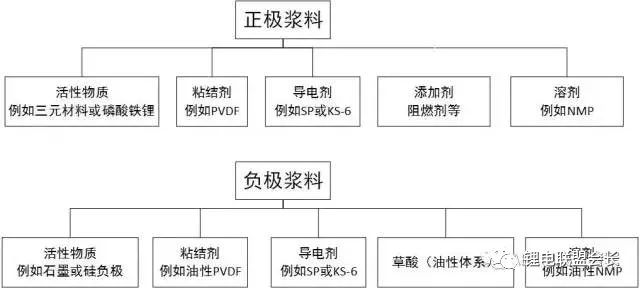

　　鋰離子動力電池漿料基本上由活性物質、導電劑、粘結劑、溶劑構成，一般構成如下圖所示。

　　漿料特性

　　漿料作為涂布工序的來料，其特性直接影響涂布質量。通過漿料構成我們可以知道漿料屬于固液兩相流體。生產上對漿料質量控制點主要有粘度、固含量、密度、細度和PH值。漿料的均勻一致性對于涂布工藝環節至關重要，檢驗漿料均勻一致性可通過檢測不同區域漿料的質量控制點獲取。

　　由于漿料粘度受溫度、攪拌速度、沉降時間等有關，根據牛頓流體與非牛頓流體定義，我們把漿料歸為非牛頓流體。漿料在攪拌相對均勻后，隨著攪拌時間的增加，漿料粘度逐漸降低，最后趨于一個穩定值。根據相關文獻，鋰離子電池漿料在配比、均質狀態下，存在隨著剪切率增加粘度減小的顯現，即剪切稀釋現象。綜上，我們將鋰離子電池漿料歸結為有剪切稀釋現象的非牛頓流體。由于漿料根據材料不同、配比不同、勻漿情況不同，在不同條件下，漿料的流體特性存在著變化，本文只針對普遍和相對均一條件下的漿料流體特性進行介紹。

　　密度ρ：鋰電池漿料密度一般在1400~2000kg/m3

　　粘度μ：鋰電池漿料根據不同工藝條件粘度一般控制在1~10Pa·s
