7.4V為標稱電壓，最低電壓是7V，最高電壓是8.4V。內部是2節鋰電池構成，單節鋰電池的最高電壓是4.2V，最低3.5V，如果電壓低于3.5V，電池就作廢了，不能給它充電，否則會有危險。同樣單節鋰電池也不能充到4.2V以上，否則也會有危險。

　　因此要設計一個充電器，保證單節鋰電池不會超過4.2V，充電輸入端，12V的電源。

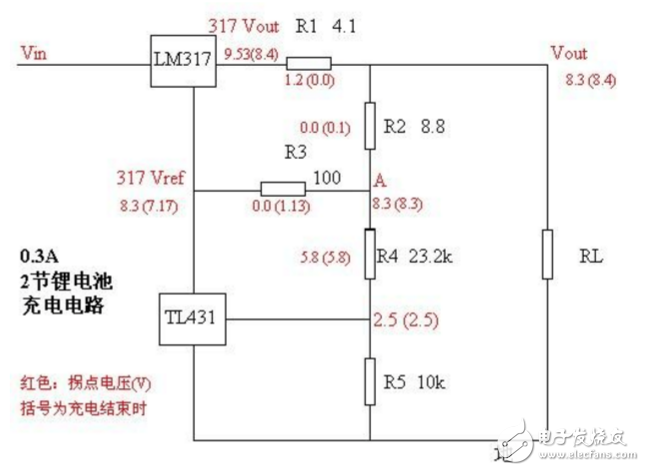

　　由LM317和R1、R2、R3組成一個典型的恒流電路（431暫時認為斷開R4比較大可以先不看）。當電壓不太高時保持恒定的充電電流。以兩節電池充電為例，理想狀態下，充電電流應該是電壓達到8.3V前一直保持恒定。當A點電壓達到拐點值8.3V時，經過R4、R5分壓，TL431開始導通，并把LM317的基準點電壓從8.3V逐漸拉下。所謂拐點就是指電流開始下降的那點。直到電壓達到8.4V的0電流點，A點仍然保持這個8.3V電壓，LM317的輸出Vout下降到8.4V，其調整端下降到7.17V。

　　電池電壓為8.3V時（拐點）各點的電壓都標在圖上，充電截止（8.4V）的各點電壓以括號形式也標在后邊。

　　元件選擇：

　　①LM317，三端可調串連穩壓塊，選塑封的，LM317T，常用。根據電流不同，應選用相應的散熱片。

　　②TL431，三端可調并聯穩壓塊，與一個小三極管外形一樣，常用。

　　③RL就是外接被充電池。

　　電流采樣電阻R1，計算方法是R1=1.23/充電電流。例如，若充電電流為0.3A，則電阻應該選擇4.1歐。這個電阻一般要選擇功率大一些的，比如1A就應該是2W的。

　　④可調電阻R4可以選擇那種籃色的精密多圈，取比額定值大一些的，比如23.2k的就可以選擇25K的多圈。若嫌多圈太貴或難找，也可以用一個固定電阻串連一個普通可調電阻。例如23.2k的就可以選擇22k固定加一個2.2k－3.9k可調節的，以便進行精細調節。

　　⑤電阻R2的要求不是很高，可以采用串并聯的方法得到。比如8.8歐可以選擇10歐并聯75歐（或并50歐－91歐）。
