高頻變壓器是作為開關電源最主要的組成局部。開關電源一般采用半橋式功率轉換電路，工作時兩個開關三極管輪流導通來產生100kHz高頻脈沖波，然后通過高頻變壓器進行降壓，輸出低電壓的交流電，高頻變壓器各個繞組線圈的匝數比例則決定了輸出電壓的多少。對于高頻變壓器來說，繞制最為關鍵。

1：使用專用的變壓器設計軟件PIXlsDesigner和PITRANSFORMERDesigner，將需要的參數，如輸入電壓范圍、輸出電壓要求、偏置電壓大小、變壓器估計功率、功率因數、額定負載、初級線圈層數、次級線圈匝數等參數輸入，PI軟件會根據用戶輸入的參數給出一個合理的變壓器參數，然后設計人員就可以根據給出的參數繞制變壓器了，軟件給出的會有以下參數：初級線圈、反饋線圈、次級線圈的層數、匝數、線經大小、繞制的方向、氣隙大小、線圈與線圈之間的膠帶的層數、骨架型號、磁芯型號、浸漆要求等。

2：有了這些參數后就可以繞制變壓器了，在繞制變壓器之前先給骨架的腳編上一個號碼，例如我們現在需要繞制一個輸入電壓是+24V，輸出1是+9V，輸出2是+15V的變壓器，要求2輸出端的功率都為1.5W，那么這個變壓器的繞制方法如下：

初級線圈的繞制方法：從引腳2開始，使用線徑0.19毫米的漆包線繞骨架53圈，估計有兩層，繞線應盡量平整。在引腳1結束，繞完后用絕緣膠布裹兩層。

偏置線圈的繞制方法：從引腳5開始，使用線徑0.13毫米的漆包線繞骨架27圈至引腳4結束，繞完后用絕緣膠布裹兩層，再用一層絕緣膠布裹住除了引腳以外的其他所有有線圈露出的地方。

9V端線圈繞制方法：用絕緣膠布裹在7腳與6腳底,使用線徑0.35毫米的漆包線，從7腳開始繞20圈至6腳結束，用絕緣膠布裹兩層。再用絕緣膠布裹住7腳6腳以外的繞線。

15V端線圈繞制方法：用絕緣膠布裹在10腳9腳底，使用線徑0.19毫米的漆包線，從10腳開始繞34圈到9腳結束，用絕緣膠布裹兩層，然后裝上兩快磁芯,在兩磁芯中間放0.3MM厚的紙（即氣隙，大約4層白紙厚度），壓平后用膠布把磁芯與骨架裹在一起。（說明絕緣膠布均指4KV絕緣膠）

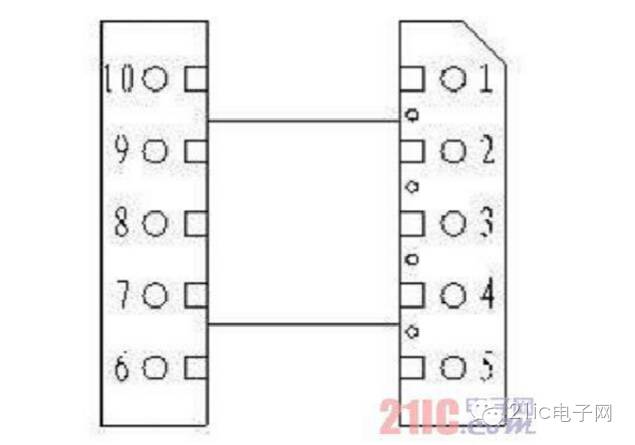

EPC13骨架引腳圖如下：

3:測試變壓器輸出及帶負載能力

測試方法:將繞好的變壓器安裝在已經實驗成功的測試板上,檢測電路輸出及帶負載能力，若輸出端和帶負載能力正常后方可測試變壓器耐壓能力。

4:測試變壓器耐壓能力.

將變壓器耐壓測試分為三組,即初級端(1、2腳)，9V端(6、7腳)，15V端(9、10腳)。在其中任意兩組端加上3KV交流電壓持續20秒時間(線夾夾其中各端任意一腳，也可兩腳全夾)，耐壓測試儀器報警則該變壓器不合格，未報警則合格。
